匠心塑造標美 品質(zhì)詮釋感恩
20年專注：交通標線 · 地坪處理 · 運動場地
咨詢熱線：400-852-8070
咨詢熱線：400-852-8070
2021-07-13 11:12:41
作者：美恩標線
瀏覽次數(shù)：9314

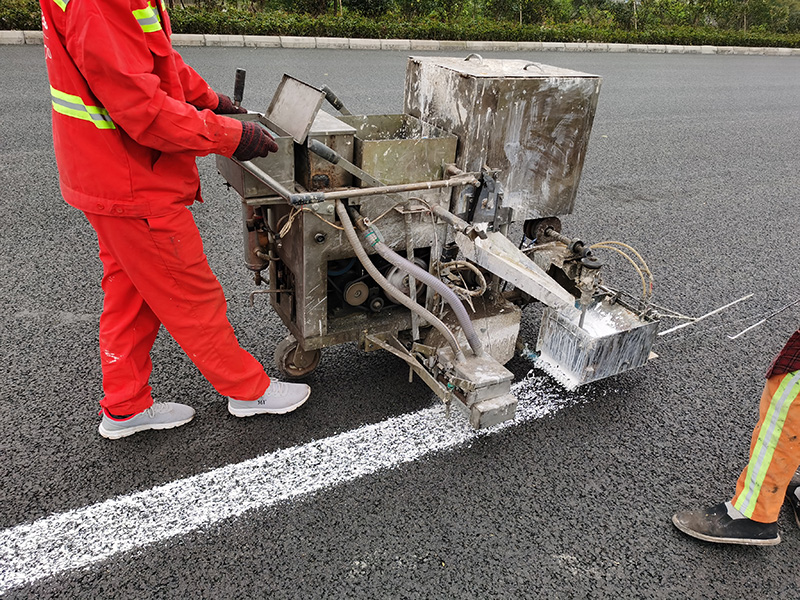

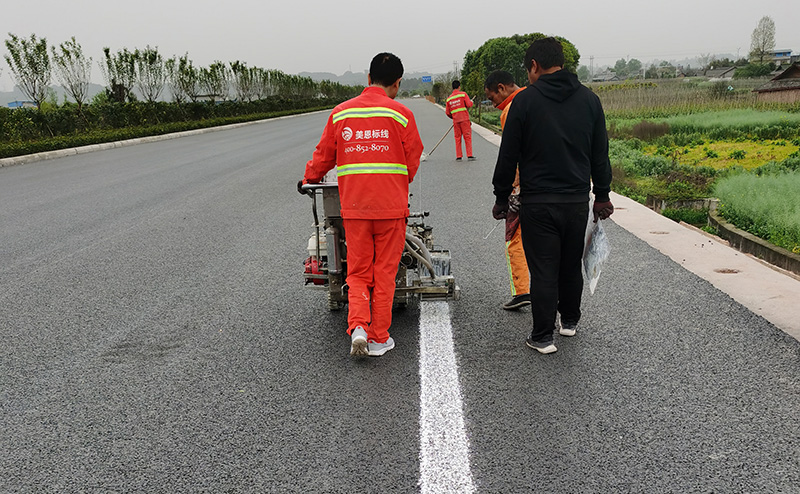

一、雙組份標線施工溫度要求：
一般來說，雙組份標線施工溫度要在0℃以上，而且低溫施工要適當(dāng)提高料溫。
二、雙組份標線施工路面要求：
確保工作面干凈、干燥，不能有雜質(zhì)不能有水分，如果有一定要清掃。
三、雙組份標線涂料加工要求：
涂料熔化溫度要控制在180-220℃之間，熔化后要通過充分攪拌，保溫3-5分鐘后再出料。
四、雙組份標線底油施工要求：
對新完工水泥路面，盡量延期三個月后施工或進行二遍底油處理，否則易出現(xiàn)標線脫落現(xiàn)象。在車流量大的路段施工，涂底油后，要放置示警帽，防止車輪碾壓，帶走底油，留下灰塵，否則易造成標線脫落。
熱熔標線變色怎么辦？
在熱熔標線施工中，常常會遇到熱熔標線施工后出現(xiàn)變色的問題，那么出現(xiàn)變色的原因是什么呢？又應(yīng)該怎么解決呢？這里四川美恩小編總結(jié)多年施工經(jīng)驗，給大家簡要解析一下：一、熱熔標線涂料原因： 熱熔標線涂料質(zhì)量是影響熱熔標線施工后變色的重要因素，因此，選擇大品牌、質(zhì)量有保障的熱熔標線涂料是關(guān)鍵。
雨夜反光標線中玻璃微珠該如何選擇？
通常汽車遠光燈光線照射角度在70—80度間，也就是進入反光微珠的入射光線與標線的夾角在10-20度左右。這次我們?nèi)?7度水平夾角對不同折射率參數(shù)的雨夜反光標線玻璃反光微珠建立數(shù)理模型分析討論。 影響因素一： 能形成回向反射的有效入射光線；點j/k均為動點，當(dāng)玻璃珠折射率系數(shù)增大時，k點沿逆時針方向運動，這時會變長，回向反射的有效入射光線增加，逆反射系數(shù)也會相應(yīng)增加。 因素一結(jié)論：玻璃珠逆反射系數(shù)隨著折射率的增加而增加。 不同折射率反光玻璃微珠回向反射示意圖 影響因素二： a點為定點： 1.5折射率玻璃珠的有效回向反射屏弧長； 1.7折射率玻璃珠的有效回向反射屏弧長； 1.9折射率玻璃珠的有效回向反射屏弧長； 2.2折射率玻璃珠的有效回向反射屏弧長； 反射屏上光線反射點b、c、d、e為動點， 1.5折射率玻璃珠回向反射光線通過f點，1.7折射率玻璃珠回向反射光線通過g點，1.9折射率玻璃珠回向反射光線通過h點，2.2折射率玻璃珠回向反射光線通過i點。 隨著玻璃珠折射率的變化 ，圖示中光線入射點j、m為動點。 為便于比較，本圖示1.5折射率回向反射光線通過點f時，有效回向反射屏弧長已經(jīng)達到最大值，有效回向光線弧長也達到最大值，相應(yīng)逆反系數(shù)也達到最理想狀態(tài)。 同一條入射光線（假設(shè)點j為定點），當(dāng)1.5折射率玻璃珠達到最理想逆反狀態(tài)時，通過圖示可以看出玻璃珠折射率1.7<1.9<2.2時，回向光線弧長關(guān)系<<。這時點g、h、i分別可以沿順時針向點f動，同時點c、d、e作逆時針運動。當(dāng)點g、h、i與點f重疊時，可運動距離點g<h<i，對應(yīng)運動距離點c<d<e。當(dāng)、、變大時，入射光線點j也會沿著順時針運動，這時會變長，回向反射的有效入射光線增加，逆反射系數(shù)也會相應(yīng)增加。 因素二結(jié)論：玻璃珠逆反射系數(shù)隨著折射率的增加而增加。 影響因素三： 通過CAD精確制圖所作的數(shù)理分析模型，我們發(fā)現(xiàn)反射光線與入射光線的夾角隨著玻璃珠折射率的變化而變化，1.9折射率的玻璃珠平行度最好，其綜合光性能達到最佳。當(dāng)折射率＞1.9后，隨著折射率的增加，有效的平行反射光線會逐漸下降。 因素三結(jié)論：折射率在1.9以下時玻璃珠逆反射系數(shù)隨著折射率的增加而增加，當(dāng)折射率在1.9以上時玻璃珠逆反射系數(shù)隨著折射率的增加而減小。
熱熔標線施工價格多少錢一平？
在現(xiàn)代化城市中，道路交通標線起著引導(dǎo)人車導(dǎo)視，分流的重要作用，目前，我國的道路交通標線類型大概可以分為：熱熔標線、雙組份標線、震蕩標線、彩色防滑、常溫標線等，不同的道路交通標線優(yōu)缺點不同，價格也不一樣，下面，美恩標線小編就給大家詳細解析一下，道路交通標線之熱熔標線施工價格多少錢一平？
